整流器電流波形圖計算輸進電容

對整流器輸進電容的大小考慮通常都很模糊，因此通常做法是選取大尺寸的電容器。假如紋波電壓足夠低，那么一切都好(見圖a)。但假如紋波電壓比較高，就需要增大輸進電容器的尺寸。有的人試圖計算出紋波百分數，但我以為這種方法沒多大用處，由于設計工程師通常傾向于使波形可視化，就像用示波器看到的一樣，即上限電壓為最小電容電壓的鋸齒波。 真空表 | 壓力計 | 水分測定儀 | 傳感器 | 光功率計 | 電力計 | 水份計 | 電能質量分析儀 | 尖嘴鉗 | 測振儀 | 示波表 | 零件盒 | 風速計 | 溫濕度計

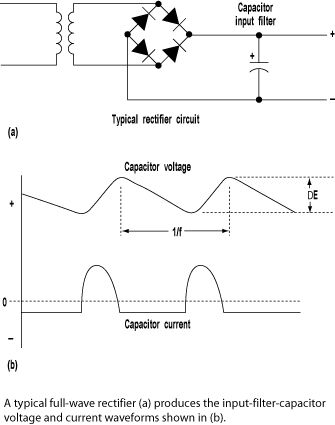

             圖1 整流器電流波形圖

       當我還在上學時，我得到一個簡單的計算輸進電容大小的關系式，該關系式在我的職業生涯中使用過無數次，現在我寫出來與大家共享。

       C=(0.7×I)/(ΔE×f) （1）

       其中，C即是以法拉為單位的電容值，I即是以安培為單位的負載電流，ΔE即是峰-峰紋波電壓，f即是紋波頻率(一般全波為120Hz，半波為60Hz），0.7為整流器電流占空因數的補償系數，這里假設占空因數為0.3(見圖b)。

       這個等式是從下面幾個基本關系式得來的：

       Q="CV"(電荷=電容×電壓）
       I="Q/A" (電壓=電荷/時間）
       f="1/V" (頻率=1/周期）

       假設在每個周期中，電容提供70%的負載電流，而整流器提供30%的負載電流。將某一典型案例的數據：I = 1A、ΔE=1V、f=120Hz代進等式(1)，即可計算出電容值C=5833uF。
