射頻混合耦合器的連接信號源

在圖中，兩路信號發生器連接在射頻混合耦合器的兩個相對端口上（端口2和端口3）。因此，由端口2上的信號發生器1產生的能量在端口3取消，端口3上的信號發生器2產生的能量在端口2取消。因此，兩路信號發生器產生的信號不會互相干擾。噪音計 | 可燃氣體檢測儀 | 酸堿度計 | 鉗子 | 粉塵計 | GPS | 光度計 | 測距儀 | 粒子計數器 | 工具箱 | 糖度計 | 氣體檢測儀 | 空氣品質監測儀 | 電力計

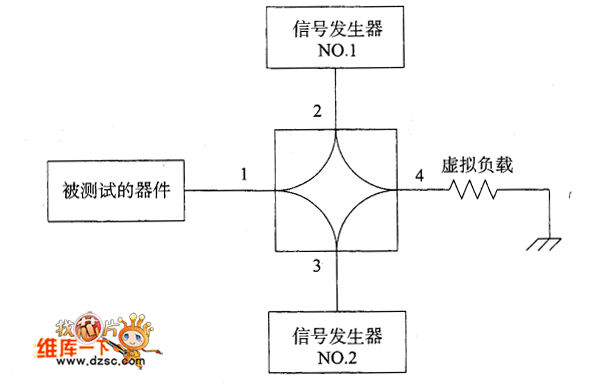

　　圖 連接兩路信號源

　　在兩種情況下，能量會分為兩路。例如，信號發生器1產生的能量流向端口2，被分為兩路。其中一半（3dB）由端口2流向端口1，同時另外一半能量由端口2流向端口4。端口3上的信號發生器2也是同樣的情況。信號分為相等的兩部分，一路流向端口1和測試的設備，一路流向虛擬負載。
